Mecánica de Pulido Automático Continuo de Losas: Velocidades, Presión, Abrasivos

Desde una perspectiva de ingeniería, lograr un pulido consistente y de alta calidad en losas de piedra natural a escala de producción es función de la estabilidad mecánica y el control estricto de las variables del proceso. El principio central de una línea de pulido continuo es desacoplar el complejo proceso de pulido en una secuencia lineal de pasos más simples y repetibles. Una mecánica estable, combinada con sistemas de abrasivos adecuados, crea ventanas de acabado predecibles para diferentes materiales como granito y mármol, permitiendo finalmente menos cambios y mayor rendimiento.

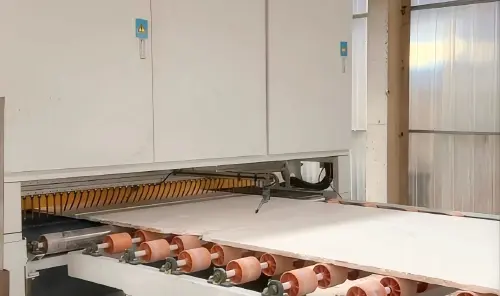

Esta guía ofrece un desglose técnico de la arquitectura del sistema, parámetros clave de los componentes, modos de fallo comunes y puntos de integración para los equipos de ingeniería y mantenimiento responsables de especificar u operar estas líneas. Nuestra máquina automática de pulido de losas de piedra sirve como referencia para esta discusión.

Solicite una ventana de parámetros para su mezcla de losas y objetivos de acabado.

Arquitectura del Sistema: Un Enfoque Modular

La arquitectura de la máquina es un sistema modular donde cada componente tiene un papel distinto en el transporte de la losa, la aplicación de fuerza mecánica y la gestión de consumibles. La integración de estos módulos mediante un PLC central determina el rendimiento y la flexibilidad general de la línea.

• Sistema de Transportador: La base de la línea, este sistema accionado por correa transporta las losas a una velocidad precisa y variable. La consistencia aquí es crítica para evitar marcas de parada y asegurar una exposición uniforme a cada cabezal de pulido.
• Ensamblaje de Viga Transversal: Montada sobre el transportador, esta viga rígida lleva los cabezales de pulido y oscila lateralmente a lo ancho de la losa. La velocidad y el patrón de oscilación se sincronizan con la velocidad del transportador para asegurar una cobertura completa y superpuesta.
• Sistema de Husillos Multicabezal: El corazón de la máquina, compuesto por 10 a 24 husillos motorizados individuales. Cada cabezal está equipado con un grado específico de abrasivo, avanzando desde el desbaste grueso hasta el pulido fino. El número de cabezales determina el gradiente del proceso y el máximo brillo alcanzable a velocidad.
• Presión Neumática y Circuito de Agua: Cada cabezal aplica presión descendente mediante un sistema neumático, asegurando contacto constante con la superficie de la losa. Un flujo continuo de agua actúa como lubricante y refrigerante, además de eliminar el lodo de piedra.
• Control Eléctrico e Inversores: Un PLC central sincroniza todos los motores. Cada motor (transportador, viga transversal, husillos) es controlado por un inversor dedicado, permitiendo ajustes precisos de velocidad y torque para adaptarse al material y tipo de abrasivo.
• Módulos Opcionales: Esto incluye estanterías automáticas de carga/descarga y máquinas volteadoras de losas, que pueden integrarse para crear una línea totalmente automatizada, minimizando la manipulación manual.

Parámetros Clave de Componentes y Rangos de Operación

Los siguientes rangos de parámetros reportados por el fabricante, basados en modelos como las series TBMJ y DBMJ, definen la ventana operativa. Los ajustes óptimos reales dependerán del tipo de losa, el grosor y el acabado deseado.

Referencia Rápida de Parámetros

Esta línea de pulido continuo para granito/mármol opera dentro de una amplia ventana de parámetros, incluyendo velocidad de correa de 0–3500/3800 mm/min, oscilación variable de la viga transversal, ancho útil de trabajo de 600–2100 mm y capacidad de grosor de 15–50 mm, con consumo de agua entre 15-28 m³/h y potencia de husillo de 7.5–15 kW por cabezal.

Modos de Fallo Comunes y Mitigación

Un enfoque sistemático para la resolución de problemas es clave para mantener el tiempo de actividad y la calidad.

• Síntoma: Bandas de Brillo (rayas visibles).
  • Causa: Velocidades de correa y viga transversal desajustadas, o una boquilla obstruida en un cabezal.
  • Solución: Verifique la sincronización de velocidades en el PLC. Inspeccione y limpie todas las boquillas de agua.
• Síntoma: Marcas de Vibración (patrones ondulados).
  • Causa: Vibración mecánica por un rodamiento de husillo desgastado, abrasivo desbalanceado o presión de cabezal incorrecta.
  • Solución: Aísle el cabezal responsable. Inspeccione los rodamientos en busca de holgura. Verifique el desgaste uniforme y el montaje correcto del abrasivo. Ajuste la presión.
• Síntoma: Quemaduras o Desportillado en Bordes.
  • Causa: Presión excesiva o flujo de agua insuficiente, especialmente en losas delgadas o frágiles.
  • Solución: Reduzca la presión neumática en los cabezales finales. Aumente el volumen de agua. Verifique la planitud de la losa antes de la entrada.
• Síntoma: Desgaste Irregular del Abrasivo.
  • Causa: Cabezal desalineado o fuerza descendente inconsistente.
  • Solución: Recalibre la alineación del cabezal y verifique la presión neumática de cada cabezal individualmente.

Compatibilidad e Integración del Sistema

Las líneas de pulido modernas deben integrarse sin problemas en un entorno de fábrica digital. Los puntos clave de compatibilidad incluyen:

• PLC e I/O: El controlador central utiliza I/O industrial estándar. Confirme los protocolos de comunicación si se conecta a un sistema de monitoreo de planta.
• Mapeo de Inversores: Los variadores de frecuencia (VFD) controlan la velocidad de los motores. El mapeo debe asegurar un torque estable, especialmente para los motores de husillo bajo la carga fluctuante del pulido húmedo.
• Módulos de Automatización: Las máquinas volteadoras y estanterías de carga están disponibles en diferentes configuraciones (por ejemplo, estándar vs. estilo Pedrini). Asegúrese de que las interfaces mecánicas y eléctricas sean compatibles durante la especificación.

Preguntas Frecuentes

¿Cómo interactúan la velocidad de oscilación de la viga transversal y la velocidad de la correa?

Están fundamentalmente vinculadas. La relación entre la velocidad de la correa (eje Y) y la velocidad de la viga transversal (eje X) determina el ángulo y la densidad del recorrido de pulido. Una relación correa-viga más alta crea un patrón más abierto y lineal, aumentando el rendimiento pero reduciendo el tiempo de contacto. Una relación más baja crea un patrón más denso y superpuesto, mejor para las etapas iniciales de desbaste pero más lento.

¿Qué estrategia de mapeo de inversores estabiliza mejor el torque del motor?

El control vectorial (o Control Orientado al Campo, FOC) es generalmente preferido para los motores de husillo. A diferencia del control V/Hz más simple, el control vectorial gestiona de forma independiente el flujo magnético y el torque del motor, proporcionando RPM y entrega de potencia más estables, incluso cuando la carga cambia al contactar o dejar el abrasivo la piedra.

¿Cuándo debo aumentar el flujo de agua versus reducir la presión del cabezal?

Aumente primero el flujo de agua si sospecha sobrecalentamiento (por ejemplo, quemaduras en los bordes, vitrificación del abrasivo). Esto es un problema de refrigeración y lubricación. Reduzca la presión del cabezal si observa signos de estrés mecánico, como microfracturas, desportillado, o si la corriente del motor aumenta, indicando fuerza excesiva.

¿Por qué el número de cabezales afecta la uniformidad de la remoción de material?

Más cabezales permiten una transición más gradual entre granos de abrasivo. Una línea de 20 cabezales puede tener muchos pasos pequeños e incrementales de grueso a fino, asegurando que cada cabezal solo elimine una pequeña cantidad de material. Esto reduce la carga en cada motor y resulta en una superficie más plana y uniforme en comparación con una línea de 10 cabezales que intenta lograr el mismo acabado con menos pasos, más agresivos.

¿Cuáles son los grados típicos de abrasivo para granito vs. mármol?

Para granito (serie G), una secuencia común para abrasivos Fickert comienza con diamantes metalbond (por ejemplo, 24, 36, 60, 120 grano) para desbaste, seguido de Fickerts de magnesio (por ejemplo, 60, 120, 220, 320 grano) y Fickerts de resina (por ejemplo, 400, 600, 800, 1200, 1500 grano) para pulido. Para mármol (serie M), los abrasivos Frankfurt comienzan en un grano más fino y progresan a un compuesto LUX o de abrillantado para el brillo final. Estos son puntos de partida y deben ajustarse. Nuestra guía sobre máquinas amoladoras de piedra ofrece más contexto.

¿La certificación CE es suficiente para toda Europa?

Sí, la marca CE indica cumplimiento con la legislación europea de salud, seguridad y protección ambiental. Según el Reglamento de Maquinaria de la UE 2023/1230, una máquina con marca CE puede comercializarse legalmente en cualquier país del Espacio Económico Europeo (EEE). Sin embargo, pueden aplicarse regulaciones locales de seguridad laboral para la instalación y operación.

¿Cómo se mide el brillo según ISO 2813?

Medir el brillo según ISO 2813 implica usar un medidor de brillo calibrado en un ángulo específico (20°, 60° o 85°). Para superficies de piedra, la geometría de 60° es la más común. El dispositivo proyecta un haz de luz sobre la superficie y mide la cantidad de luz reflejada para proporcionar una lectura cuantitativa en Unidades de Brillo (GU).
