Um guia prático de manutenção para serras de fio diamantado. Aprenda a verificar rodas-guia, emendar fio, gerenciar águas residuais e usar EPI corretamente.

Se você deseja obter esquadrejamento repetível (±1 mm, conforme relatado pelo fabricante) e cortes limpos e retos, sua disciplina de manutenção é tão importante quanto a própria máquina. Uma Serra de fio diamantado para esquadrejamento de blocos é tolerante, mas ainda exige que você mantenha a tensão adequada do fio, a saúde das rodas-guia e o fluxo de refrigeração.
Este guia oferece POPs testados em campo, um fluxo de solução de problemas e um cronograma prático de manutenção para corte de pedra, concreto armado e aço, ajudando você a obter o máximo da sua máquina.
Precisa de uma configuração personalizada ou tem dúvidas? Fale com nossos especialistas em esquadrejamento de blocos.

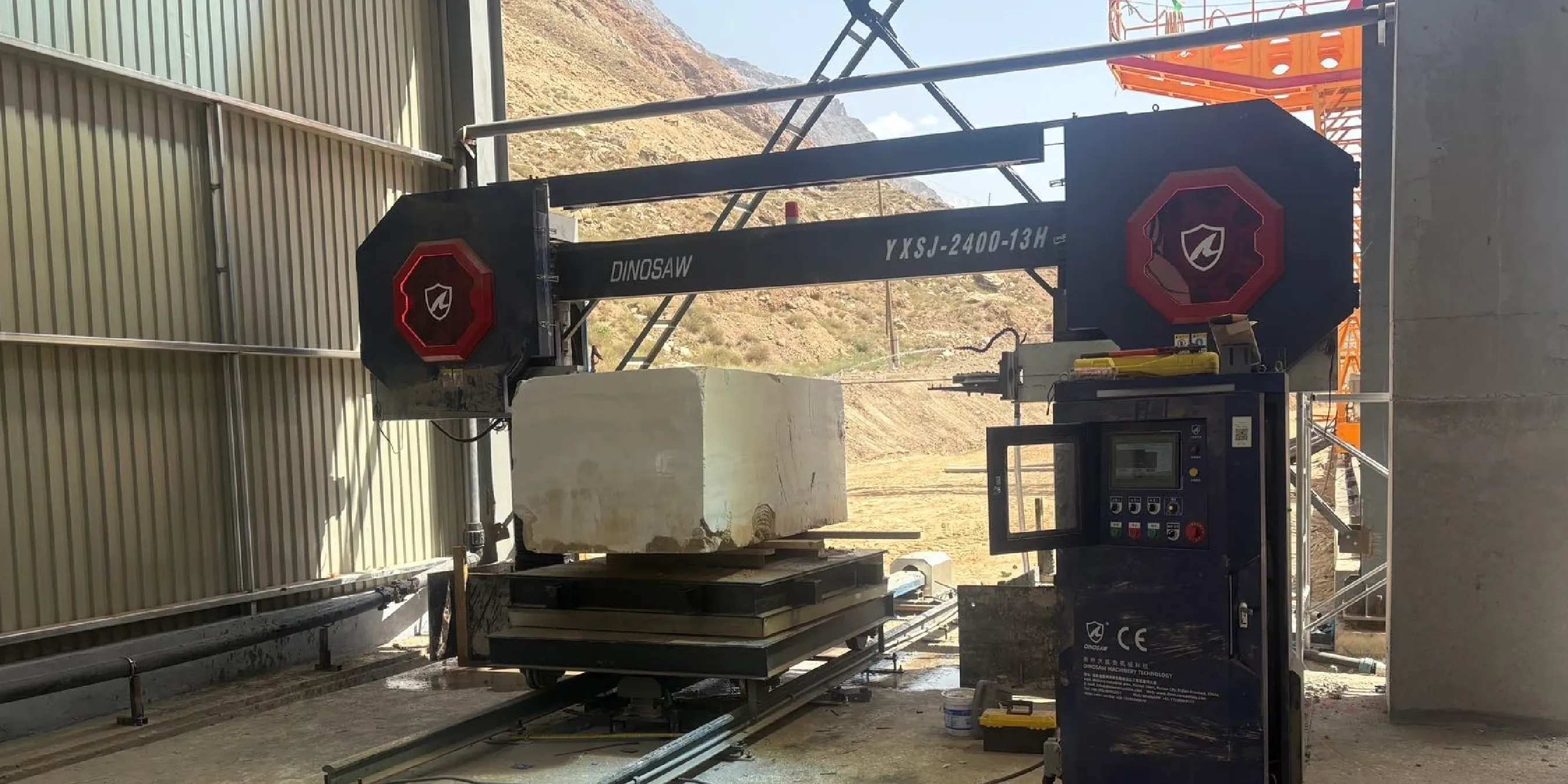

Block squaring wire saw machine.webp

O Que Deve Incluir Seu Procedimento Operacional Padrão?

Um POP claro é a base para uma operação segura, eficiente e consistente da máquina. Veja o que você deve incluir:
  • Verificações antes de iniciar: Antes de qualquer operação, verifique o alinhamento do carrinho, a tensão do fio e o estado da borracha das rodas-guia. Certifique-se de que os jatos de refrigeração estejam direcionados corretamente e que todos os protetores e paradas de emergência estejam funcionais.
  • Inicialização: Ligue primeiro o fluxo de água. Acione o fio em baixa velocidade para confirmar que a tensão está estável. Aumente até a velocidade alvo do fio e então inicie o avanço, garantindo que a lama esteja sendo drenada corretamente.
  • Troca de processo: Pare o avanço, depois reduza a velocidade do fio mantendo a água ligada. Troque os dispositivos conforme necessário e sempre verifique novamente o alinhamento antes do próximo corte.
  • Calibração: Verifique regularmente a verticalidade das caixas de posicionamento e seu paralelismo com o caminho do carrinho usando lasers ou níveis de precisão, conforme detalhado no Manual do Usuário.
  • Desligamento: Reduza a velocidade do fio e então pare. Deixe a água lavar a máquina. Libere a tensão do fio conforme recomendado pelo fabricante e acione todos os procedimentos de bloqueio.
  • Conformidade: Certifique-se de que seus sistemas de coleta de águas residuais e lama estejam operacionais. Sempre siga as regulamentações ambientais locais, como a orientação da EPA sobre águas residuais.

Como Emendar o Fio e Verificar a Borracha da Roda Guia?

Duas das tarefas de manutenção mais críticas envolvem o fio e as rodas que o guiam. O cuidado adequado aqui evita paradas caras na sua operação.
  • Como emendar o fio: Após bloquear a máquina com segurança, corte a seção danificada do fio. Limpe as extremidades do cabo e instale novos espaçadores de esferas e crimpagens. Nosso guia sobre Como emendar um fio diamantado fornece um passo a passo detalhado. Após a emenda, sempre teste a tensão do fio em baixa velocidade antes de retomar a operação total.
  • Como verificar a borracha da roda guia: Inspecione visualmente os anéis de borracha para desgaste irregular, rachaduras ou superfície vitrificada. Se o fio estiver desalinhado, é um sinal claro de que a borracha precisa ser substituída. Verifique também folga nos rolamentos da roda, pois isso pode causar vibração. Para um guia visual, veja o vídeo de Substituição do anel de borracha da roda guia.

O Que Deve Constar na Sua Lista de Verificação Diária?

  • Tensão: Leia o valor da tensão no IHM e compare com a especificação para o seu material.
  • Velocidade do fio: Ajuste a velocidade conforme o material: granito (28–30 m/s), mármore (32–35 m/s) e concreto/aço (20–25 m/s, com mais refrigeração).
  • Alinhamento do carrinho: Antes de um trabalho crítico, confirme que o caminho do carrinho está perfeitamente paralelo ao plano de corte do fio.
  • Refrigeração & lama: Certifique-se de que todos os jatos de água estejam direcionados ao corte. Mantenha os filtros limpos e verifique os tanques de decantação.
  • Segurança: Verifique se todos os operadores estão usando EPI obrigatório (proteção ocular, mãos, roupa impermeável) e se os protetores estão instalados.


Como Solucionar os 10 Problemas Mais Comuns?

Use este fluxo para diagnosticar e corrigir problemas comuns rapidamente: Sintoma → Causa → Solução.
  1. Vibração do fio: Causada por baixa tensão ou borracha desgastada. Resolva aumentando a tensão e substituindo os anéis de borracha gastos.
  2. Desvio de corte (ondulado/não quadrado): Causado por baixa tensão, corte agressivo ou desalinhamento. Resolva aumentando a tensão, reduzindo a agressividade do corte e calibrando.
  3. Desgaste irregular das esferas: Causado por refrigeração deficiente ou resíduos nas rodas. Resolva melhorando a refrigeração e limpando as rodas.
  4. Quebra do fio: Causada por contato com borda afiada ou tensão incorreta. Resolva removendo rebarbas do caminho de corte e ajustando parâmetros conservadores.
  5. Entupimento de lama: Causado por pouca água ou sistema de decantação cheio. Resolva aumentando o fluxo de água e limpando os tanques.
  6. Manchas térmicas (em aço): Causadas por refrigeração inadequada. Resolva aumentando o fluxo de água e usando um corte mais lento.
  7. Alarmes de limite: Causados por paradas de percurso mal ajustadas ou falha no encoder. Resolva reajustando as paradas ou verificando o encoder.
  8. Falha de comunicação do inversor: Causada por cabo solto ou EMI. Resolva reconectando os cabos ou adicionando blindagem.
  9. Ruído nos rolamentos da roda guia: Causado por rolamentos gastos. Resolva substituindo os rolamentos e realinhando a roda.
  10. Acabamento superficial ruim: Causado por corte agressivo ou fio desgastado. Resolva usando um avanço mais lento e substituindo o fio.

Como Deve Ser Seu Cronograma de Manutenção?

Frequência
Tarefas
Diária
Limpe jatos/filtros de refrigeração, limpe as rodas-guia, verifique a leitura da tensão, libere o caminho do carrinho, confira EPI/proteções.
Semanal
Realize calibração de tensão, inspecione a borracha das rodas-guia, limpe tanques de decantação de lama, revise histórico de alarmes do IHM.
Mensal
Calibre caixas de posicionamento, faça verificação de paralelismo do carrinho com laser, inspecione conexões elétricas.
Trimestral
Substitua rolamentos conforme necessário, faça checagem de saúde do inversor/PLC, audite paradas de percurso, revise capacidade do sistema de águas residuais.

Como Garantir Segurança e Conformidade?

A segurança é inegociável. Seu plano de conformidade deve cobrir equipamentos, pessoal e fatores ambientais.
  • EPI: O EPI obrigatório para seus operadores inclui proteção ocular, luvas resistentes a cortes e roupas impermeáveis. Proteção auditiva também pode ser necessária.
  • Proteção & LOTO: Siga sempre os padrões de proteção de máquinas da OSHA e use procedimentos rigorosos de bloqueio/etiquetagem (LOTO) durante a manutenção.
  • Águas residuais: Colete toda a lama em fossas designadas. Use tanques de decantação para separar sólidos e recicle a água sempre que possível. Siga as regras locais de descarte, consultando orientações como a EPA.
  • Elétrica: Todo trabalho elétrico deve seguir práticas de segurança estabelecidas, como o padrão NFPA 70.
  • Cavacos metálicos: Ao cortar aço, use telas e armadilhas magnéticas para separar cavacos metálicos do refrigerante. Descarte conforme as normas locais para resíduos industriais.


Perguntas Frequentes

Como corrigir o desvio de corte em uma serra de fio para pedra?

Para corrigir o desvio de corte, você deve primeiro tratar as causas principais, que são tensão incorreta do fio e velocidade de corte excessivamente agressiva. Os parâmetros adequados envolvem usar alta velocidade do fio (28–30 m/s para granito) com tensão correta. Se o problema persistir, os próximos passos são:
  • Reduzir a agressividade do corte (velocidade de avanço do fio).
  • Calibrar as caixas de posicionamento.
  • Verificar se o alinhamento do carrinho está paralelo ao caminho do fio.

Qual velocidade do fio reduz a vibração ao cortar granito?

Para reduzir a vibração ao cortar granito, use a velocidade recomendada do fio de 28–30 m/s combinada com a tensão correta, pois baixa tensão é a causa mais comum de vibração. A velocidade em si raramente é o motivo principal. Se a vibração persistir mesmo com tensão adequada, os próximos passos são inspecionar a borracha da roda guia quanto a desgaste e reduzir temporariamente a agressividade do corte enquanto diagnostica o problema.

Quais verificações diárias são necessárias para manter esquadrejamento de ±1 mm?

Para manter esquadrejamento de ±1 mm, sua lista de verificação diária deve incluir a conferência dos parâmetros principais da máquina, pois pequenas variações podem se acumular em um bloco grande. As verificações principais incluem ler a tensão do fio no IHM e garantir que jatos e filtros de refrigeração estejam limpos. Como próximo passo crítico para qualquer trabalho de alta precisão, confirme também que o alinhamento do carrinho de blocos está perfeitamente paralelo ao caminho do fio para evitar desvios geométricos.

Como gerenciar águas residuais do corte de pedra?

Você deve gerenciar as águas residuais com um sistema fechado de tanques de decantação e filtragem para separar a lama sólida da água. Isso é necessário tanto para conformidade ambiental quanto para eficiência operacional. O próximo passo nesse processo é reciclar a água clarificada de volta para os jatos de corte para reduzir o consumo e descartar a lama coletada conforme todas as regulamentações ambientais locais.

Como emendar um fio diamantado com segurança?

Para emendar um fio diamantado com segurança, comece parando a máquina e realizando o procedimento completo de bloqueio/etiquetagem (LOTO). Trabalhe sempre em uma seção limpa do cabo do fio e siga o procedimento específico do fabricante para instalar esferas e crimpagens. Os próximos passos críticos são realizar um teste de tensão em baixa velocidade e verificar visualmente se o fio está girando corretamente antes de retomar qualquer operação de corte.

Qual a taxa de avanço inicial recomendada para granito vs. mármore?

Comece com parâmetros básicos estabelecidos, que diferem para granito e mármore. Para granito duro, use velocidade do fio de 28–30 m/s com fio de 10–11 mm; para mármore mais macio, use velocidade maior de 32–35 m/s com fio mais fino de 8–10 mm. Lembre-se que estes são pontos de partida, e o próximo passo deve sempre ser ajustar os parâmetros gradualmente com base na qualidade do corte e desgaste do fio observados em um corte de teste.
