Monoblok köprülü kesme makinasına dair teknik bir rehber. Taş işleme ekipmanlarımızın CNC kontrolü, servo motorları ve rijit tasarımının taş imalatçılarına ±0,5mm kesim hassasiyeti sağladığını keşfedin.

Kısa Özet: Mühendisin Bilgilendirmesi

  • Makinenin hassasiyeti, titreşimi minimuma indiren rijit monoblok gövde, kapalı devre CNC sistemi ve tüm servo tahrikli eksenlerdeki yüksek hassasiyetli enkoderlerin birleşiminden gelir.
  • Temel bileşenler arasında değişken devir kontrollü 18,5kW ana motor, hızlı ve hassas konumlandırma için servo tahrikli eksenler ve programlama için kullanıcı dostu dokunmatik ekran HMI bulunur.
  • Geleneksel makinelerin kalıcı beton temellere ihtiyaç duymasının aksine, monoblok köprülü kesme makinası tasarımı, kurulumu son derece basitleştiren ve gelecekte taşınabilirliği mümkün kılan, tamamen bağımsız bir ünitedir.
YTQJ-600'ü üretim hattınıza entegre etmekle ilgili teknik bir sorunuz mu var? Teknik ekibimizle iletişime geçin.


Monoblok Köprülü Kesme Makinası Yüksek Hassasiyeti Nasıl Sağlar?

Taş işleme sektöründe hassasiyet tesadüf değildir; mühendislikle elde edilir. Modern bir CNC taş kesme makinasının tekrarlanabilir doğruluğu, yapısal tasarım ile ileri mekatroniğin birleşiminden doğar. Bu rehber, YTQJ-600'ün güvenilir ve hassas bir makina olmasını sağlayan temel teknolojileri, mimarisi, kontrol sistemi ve bileşenlerinin kusursuz kesimler için nasıl birlikte çalıştığını açıklıyor.

Mimarisi Nasıl Avantaj Sağlar?

"Monoblok" terimi, makinenin köprü, destek kolonları ve tabla tabanını tek bir ağır hizmet tipi çelik gövdede birleştiren yapısını ifade eder. Bu bütünleşik yapı, temel avantajlarının kaynağıdır.
Bu, ayrı ve kalıcı beton temel duvarları gerektiren geleneksel gantry makinelerle büyük bir tezat oluşturur. Monoblok avantajı üç başlıkta öne çıkar: titreşimi minimuma indiren üstün rijitlik, temel maliyetlerinin ortadan kalkması ve gelecekte taşınabilme esnekliği. Bu tasarım, tüm sahiplik sürecini basitleştirir.

Temel Teknik Avantajlar Nelerdir?

Otomatik Kontrol için CNC Sistemi

Makinenin beyni, Bilgisayarlı Sayısal Kontrol (CNC) sistemidir. Dijital tasarım dosyalarını (ör. CAD yazılımından DXF) alır ve bunları kesme kafası ile tablanın hassas hareketlerine dönüştürür. Tüm eksenleri eşzamanlı yöneterek, CNC karmaşık geometrilerin—eğriler, açılar ve özel şekiller—tutarlı şekilde elde edilmesini sağlar, yüksek tekrarlanabilirlik ve daha az operatör hatası sunar.

Hassasiyet için Servo Motorlar & Enkoderler

Daha basit step motorların aksine, servo motorlar kapalı devre geri besleme sistemi sunar. Her servo motor, eksenin tam konumunu sürekli olarak CNC kontrolörüne bildiren yüksek çözünürlüklü bir döner enkoder ile eşleştirilmiştir. Kesim sırasında bir dirençten dolayı sapma olursa, kontrolör anında motora düzeltme sinyali gönderir. Bu sürekli geri besleme döngüsü, YTQJ-600'ün üretici tarafından belirtilen ±0,5mm kesim hassasiyetine ulaşmasını sağlar ve her parçanın tam olarak spesifikasyona göre kesilmesini güvence altına alır.

Kesme Hareketleri & Seçenekleri: Yürüyüş, Eğim, Dönüş

Makinenin çok yönlülüğü, hareket eksenlerinden gelir:
  • X-Ekseni: Köprünün tabla boyunca hareketi.
  • Y-Ekseni: Kesme kafasının köprü üzerinde hareketi.
  • Z-Ekseni: Bıçağın derinlik kontrolü için dikey hareketi.
  • A-Ekseni (Opsiyonel): Kesme kafasının genellikle 0°-45° arasında eğilmesi, kırıklı kenarlar oluşturmak için.
  • C-Ekseni (Opsiyonel): Tablanın dönmesi, plakayı yeniden konumlandırmadan her açıdan kesim yapılmasını sağlar.

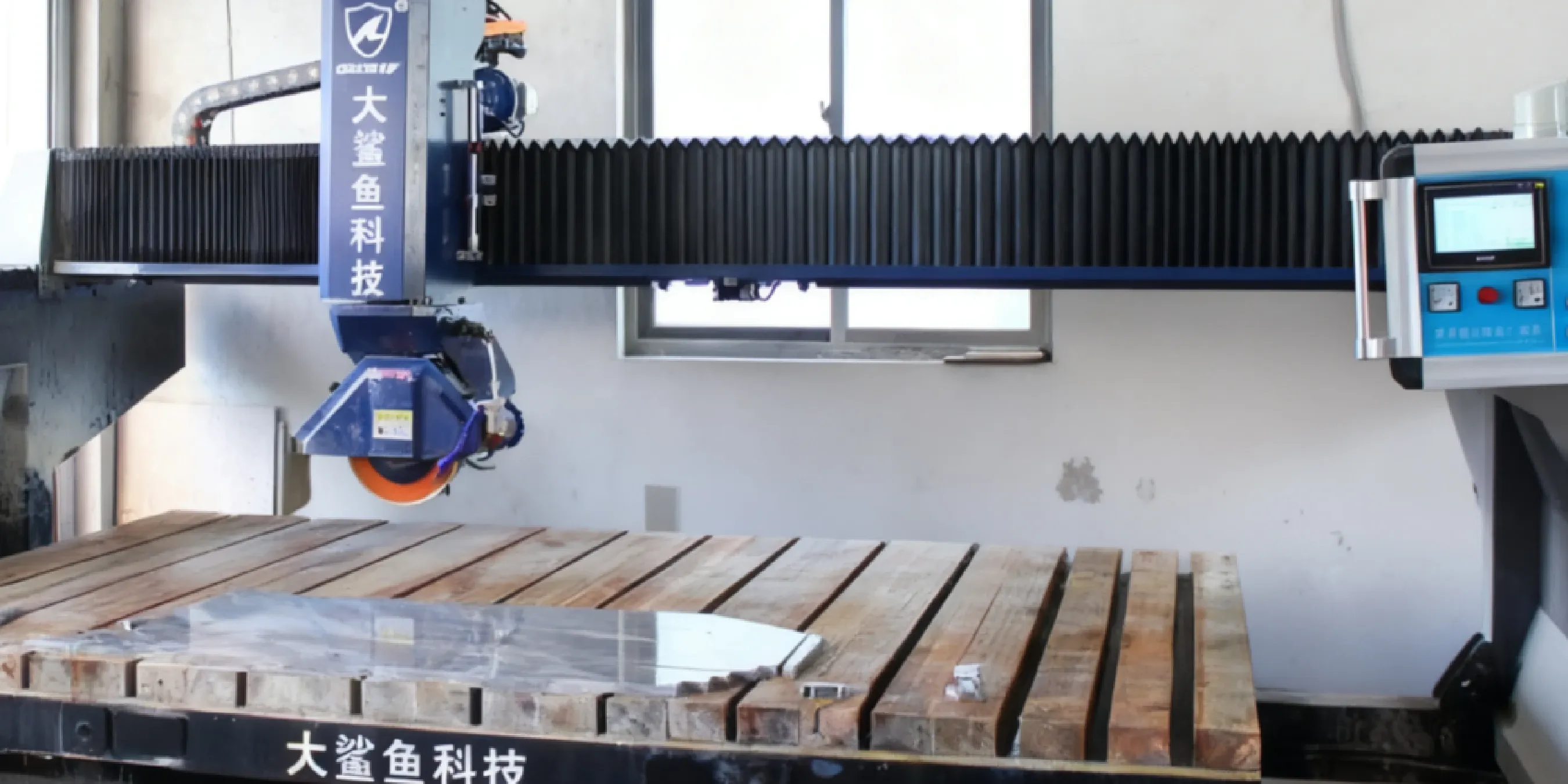

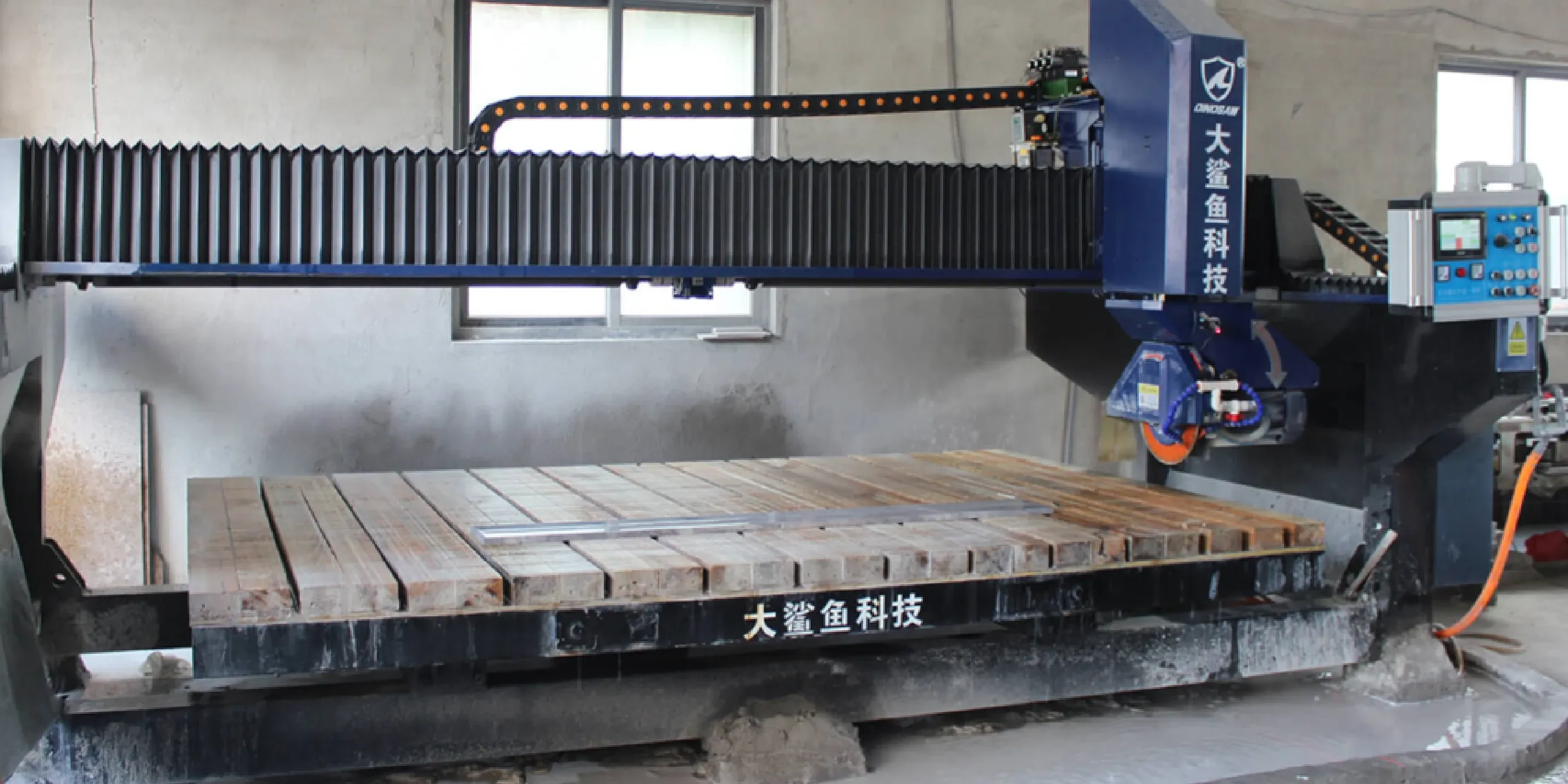

YTQJ-600'ün Anatomisi: Bu CNC Taş Kesme Makinasının Temel Bileşenleri

Bileşen
Teknik Özellik
Fonksiyon
Ana Motor
18,5 kW, değişken devirli
Granit ve kuvars gibi yoğun malzemeleri kesmek için gücü sağlar. Değişken devir, kesimin malzeme sertliğine göre optimize edilmesini mümkün kılar.
Kontrol Sistemi
12" dokunmatik ekran HMI, çoklu dil desteği
Operatörün iş programlama, kalibrasyon rutinlerini çalıştırma ve makine durumunu izleme arayüzüdür.
Çalışma Tablası
3200x2000mm, 0-85° hidrolik eğimli
Plakayı destekler ve hidrolik eğim fonksiyonu sayesinde kolay yükleme sağlar. Opsiyonel C-ekseni dönüşü, çok açılı kesimleri kolaylaştırır.

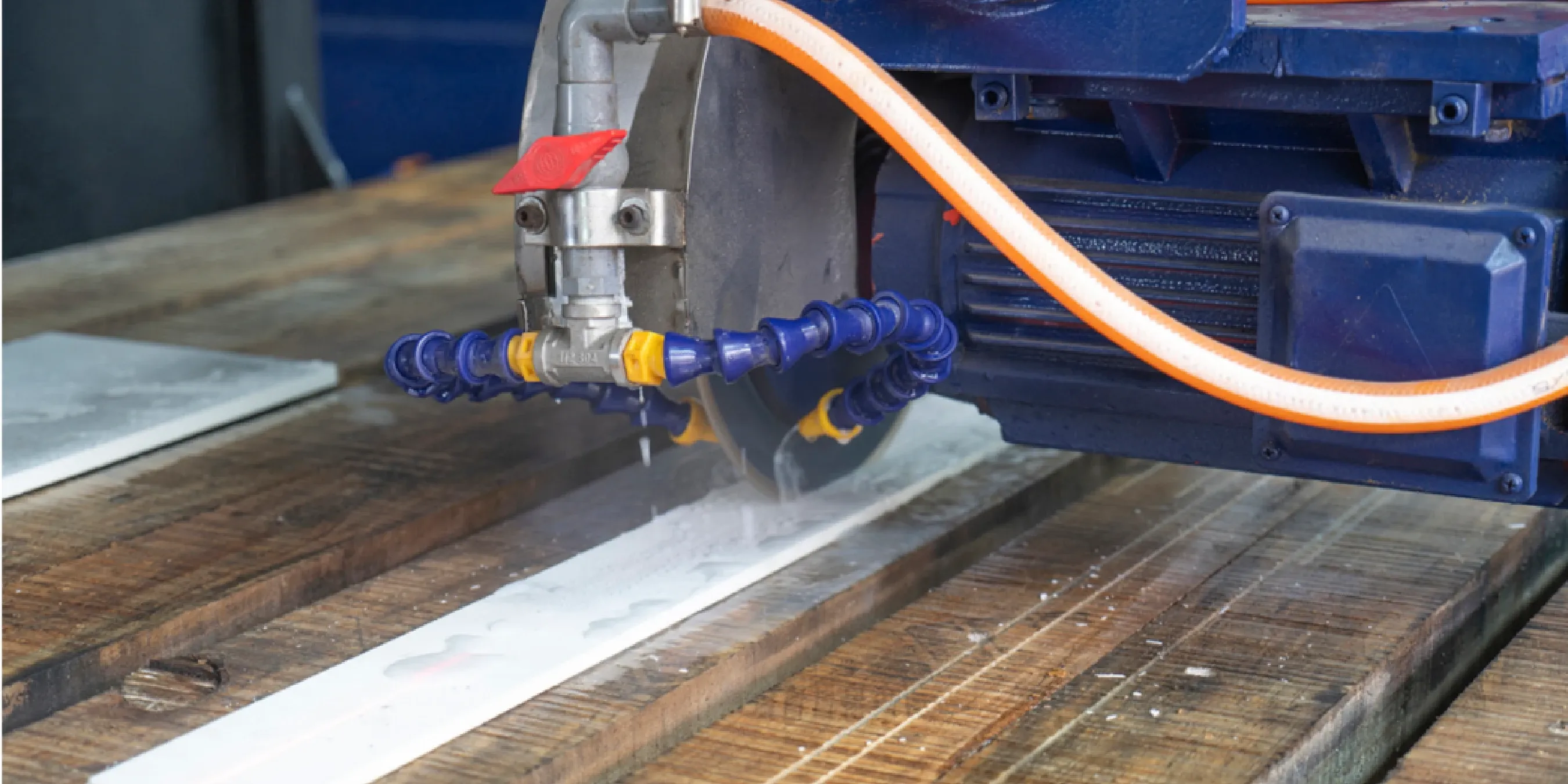

Kesme Kafası
350-600mm bıçak, 0-45° eğim
Ana motor ve bıçak grubunu barındırır. Opsiyonel A-ekseni eğimi, özellikle şelale tezgahlar için hassas kırıklı kenarlar oluşturmak için gereklidir.
Kılavuz Sistemi
Lineer kızaklar
X, Y ve Z eksenlerinde yüksek hassasiyetli lineer kızaklar, kesim kalitesi ve hassasiyeti için kritik olan pürüzsüz, düşük sürtünmeli hareket sağlar.

Sistem Uyumluluğu & Arayüzler

Modern bir atölye, kesintisiz dijital iş akışına dayanır. YTQJ-600 bu sürece kolayca entegre olacak şekilde tasarlanmıştır. İş dosyaları doğrudan kontrol sistemine USB ile yüklenebilir. Sistem, DXF ve DWG gibi standart CAD dosya formatlarıyla uyumludur; böylece AutoCAD veya Rhino gibi yazılımlarda oluşturulan tasarımlar doğrudan makineye gönderilerek veri giriş hataları en aza indirilir ve üretimden nihai kesime kadar süreç hızlanır.

Köprülü Kesme Teknolojisi Hakkında Sıkça Sorulan Sorular (SSS)

Gelişmiş kesme seçeneklerinin başlıca avantajları nelerdir?

Ana avantaj, tek bir kurulumda çok çeşitli kesimlerin yapılabilmesidir.
  • Bağlam:Eğimli kafa ve döner tablaya sahip bir makine, düz, açılı ve kırıklı kesimler ile karmaşık şekiller ve eğriler oluşturabilir.
  • Faydalar:Bu, malzeme taşıma süresini azaltır, verimliliği artırır ve basit tezgahlardan karmaşık mimari parçalara kadar geniş bir iş yelpazesi sunar.
  • Sonraki Adım:Mevcut ve gelecekteki iş karışımınızı değerlendirerek, karmaşık kesim yeteneğinin yeni gelir kaynakları açıp açmayacağını belirleyin.

CNC kontrol sistemi operasyonu nasıl geliştirir?

CNC sistemi, kesim sürecini otomatikleştirir; yüksek tekrarlanabilirlik, hassasiyet ve verimlilik sağlar.
  • Bağlam:Makinenin karmaşık tasarımları doğrudan dijital dosyadan işlemesini sağlar, manuel operatör becerisine olan bağımlılığı azaltır.
  • Faydalar:Bu otomasyon, insan hatasını en aza indirir, malzeme israfını azaltır ve her parçanın yüksek hassasiyetle (ör. ±0,5mm) kesilmesini sağlar.
  • Sonraki Adım:Mevcut CAD/CAM iş akışınızı gözden geçirerek CNC makinasının "tasarımdan kesime" sürecine ne kadar sorunsuz entegre olabileceğini değerlendirin.

"Monoblok tasarım" atölyem için ne anlama geliyor?

Atölyeniz için çok daha hızlı, ekonomik ve esnek bir kurulum süreci anlamına gelir.
  • Bağlam:Makine, özel beton temel gerektirmeyen, tek parça ve bağımsız bir ünitedir.
  • Faydalar:Bu, haftalar süren inşaat süresini ve önemli bütçeyi tasarruf ettirir. Ayrıca, atölye düzeniniz değişirse makinenin taşınabilmesini sağlar.
  • Sonraki Adım:Monoblok makine için tek temel gereklilik olan beton zemininizin sağlam ve düzgün olduğundan emin olun.

Granit kesme makinası için ana motorun gücü nedir ve neden önemlidir?

YTQJ-600, yüksek verimlilik ve kesim kalitesi için kritik olan güçlü bir 18,5 kW ana motora sahiptir.
  • Bağlam:Kuvvetli, yoğun malzemeler olan kuvarsit ve granit, temiz ve verimli kesim için yüksek güç gerektirir.
  • Faydalar:Yüksek güçlü motor, makinenin yavaşlamasını veya durmasını önler; düzgün bir kesim, bıçağın zarar görmemesi ve yüksek üretkenlik sağlar.
  • Sonraki Adım:Farklı makineleri değerlendirirken motor gücünü (kW veya HP cinsinden) karşılaştırın; bu, kesme kapasitesinin ana göstergesidir.

CNC sistemi köprülü kesme makinasında hangi bakımı gerektirir?

CNC sistemi, esasen çok düşük bakım gerektirir; bakım daha çok kontrol ettiği elektriksel ve mekanik bileşenlere odaklanır.
  • Bağlam:Bakım genellikle elektrik panosunun temiz ve kuru tutulması, bağlantıların kontrolü ve varsa yazılım güncellemelerinin yapılmasını içerir.
  • Faydalar:Bu, genel bakım yükünü azaltır; operatörler, kızakların yağlanması ve motorların kontrolü gibi mekanik konulara odaklanabilir.
  • Sonraki Adım:Tedarikçiden haftalık ve aylık görevleri içeren detaylı bir önleyici bakım programı isteyin.

Bir makineyi sonradan daha fazla özellikle yükseltebilir miyim?

Bir makineye sonradan eğimli kafa veya döner tabla gibi özellikler eklemek genellikle mümkün veya ekonomik değildir.
  • Bağlam:Bu yeteneklerin eklenmesi, farklı bir kesme kafası, ek servo motorlar ve daha gelişmiş bir CNC kontrolörü ile yazılım gerektirir.
  • Faydalar:Başlangıçta doğru konfigürasyona sahip bir makineye yatırım yapmak daha pratiktir; ihtiyaç duyduğunuzda bu yeteneğe sahip olmanızı sağlar ve ileride ciddi duruş ve masraflardan kaçınırsınız.
  • Sonraki Adım:2-3 yıllık iş planınızı dikkatlice değerlendirerek, karmaşık kesim talebinin ileri düzey konfigürasyona ön yatırım yapmayı haklı çıkarıp çıkarmadığını belirleyin.

Kapalı devre sistem nasıl çalışır?

Makinenin pozisyonunu sürekli izleyip ayarlayarak üstün hassasiyet sağlayan, kendi kendini düzelten bir mekanizma olarak çalışır.
  • Bağlam:Her motordaki enkoder, CNC kontrolörüne sürekli konum geri bildirimi sağlar; kontrolör, motorun gerçek konumunu hedef konumla karşılaştırır.
  • Faydalar:Bir sapma olursa, kontrolör anında motora güç ayarı yaparak hatayı düzeltir; bu, geri bildirim olmayan açık devre sistemlere göre çok daha yüksek hassasiyet sağlar.
  • Sonraki Adım:Makineleri karşılaştırırken, eksenlerin kapalı devre sistemde servo motorlarla tahrik edildiğinden emin olun; daha basit step motorlardan kaçının.

Lineer kızaklar nedir ve neden önemlidir?

Makinenin hareketli parçalarının tamamen düz bir hat üzerinde ilerlemesini sağlayan, yüksek hassasiyetli raylardır; bu, doğruluk için kritiktir.
  • Bağlam:Bu kızaklar ve yatak blokları, köprü ve kesme kafasının hareketini sınırlar; pürüzsüz, düşük sürtünmeli hareket sağlar.
  • Faydalar:Kesim sırasında titreşimi önler; bu, kusursuz, çapaksız kenar elde etmek ve makinenin uzun vadeli hassasiyetini korumak için gereklidir.
  • Sonraki Adım:Makine incelemesinde, lineer kızakların güvenilir bir markadan olup olmadığını kontrol edin ve önerilen yağlama programını sorun.
