Cách hoạt động của Máy cưa dây kim cương CNC: Nguyên lý kỹ thuật & Các thành phần cốt lõi

Hệ thống đạt được cắt dây chính xác như thế nào?

• Kiến trúc: bộ điều khiển + truyền động + căng dây + bánh dẫn hướng + các trục.
• Dây kim cương 3–15 mm; dạng thiêu kết/mạ điện/hàn; chọn dây phù hợp với vật liệu.
• Độ chính xác điển hình ±1 mm; bắt đầu với thiết lập cơ bản, sau đó kiểm tra.

Có câu hỏi kỹ thuật? Kỹ sư của chúng tôi sẵn sàng hỗ trợ bạn tích hợp giải pháp của chúng tôi.

Chúng tôi sẽ cung cấp định nghĩa kỹ thuật, khám phá kiến trúc hệ thống, chi tiết các thành phần cốt lõi với thông số vận hành, và thảo luận về các chủ đề thường gặp liên quan đến xử lý sự cố và khả năng tương thích để giúp bạn hiểu toàn diện về công nghệ mạnh mẽ này.

Máy cưa dây kim cương CNC là gì? Định nghĩa kỹ thuật

Về mặt kỹ thuật, máy cưa dây kim cương CNC là hệ thống điều khiển bằng máy tính (CNC) được thiết kế để cắt chính xác các vật liệu cứng và giòn. Cơ chế cắt sử dụng một vòng dây thép chịu lực cao, thường có đường kính từ 3 đến 15 mm, được phủ hoặc mạ điện với hạt mài kim cương.

Một động cơ và chuỗi bánh dẫn hướng truyền động cho dây kim cương với tốc độ cao—lên đến 25 m/s theo báo cáo của nhà sản xuất. Điều này tạo ra chuyển động mài mòn tuyến tính giúp loại bỏ vật liệu với tổn thất rãnh cắt tối thiểu và giảm thiểu hư hại nhiệt.

Hệ thống CNC điều khiển chính xác đường đi của dây trên nhiều trục (3, 4 hoặc 5 trục). Sự kiểm soát này cho phép máy tạo ra các đường viền phức tạp, hình dạng phi tuyến và các chi tiết nội bộ tinh xảo mà các loại cưa lưỡi truyền thống không thể thực hiện được.

Kiến trúc hệ thống & Nguyên lý hoạt động của hệ thống cưa dây

Kiến trúc của máy cắt kim cương CNC tích hợp các hệ thống cơ khí, điện và phần mềm để đạt được độ chính xác tự động. Quá trình bắt đầu với mô hình CAD, được chuyển đổi thành mã G-code bởi phần mềm CAM. Bộ điều khiển CNC giải mã mã này để điều phối chuyển động của máy.

Không thể tải nội dung.

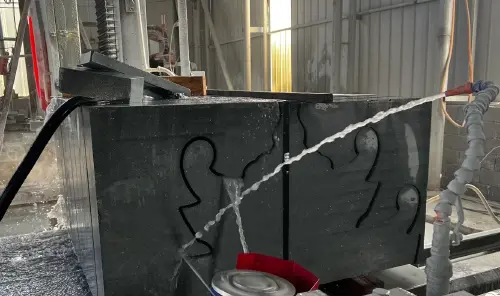

Nguyên lý hoạt động là sự kết hợp giữa mài mòn và chuyển động điều khiển. Dây kim cương tốc độ cao hoạt động như một dũa linh hoạt liên tục. Khi di chuyển qua vật liệu, các hạt kim cương trên bề mặt thực hiện mài vi mô, loại bỏ vật liệu với độ chính xác cao.

Chất làm mát rất quan trọng để bôi trơn dây, loại bỏ mạt (bùn cắt) và tản nhiệt nhằm ngăn ngừa hư hại dây và đảm bảo vết cắt sạch. Để biết các bước vận hành chi tiết, người vận hành nên tham khảo Hướng dẫn sử dụng Máy cưa dây CNC.

Phân tích các thành phần cốt lõi: Hệ thống căng dây, bánh dẫn hướng và hơn thế nữa

Hiệu suất của máy cưa dây CNC phụ thuộc vào chất lượng và sự tích hợp của các thành phần cốt lõi. Dưới đây là các bộ phận quan trọng cần kiểm tra:

• Dây kim cương: Dụng cụ cắt chính. Có nhiều đường kính khác nhau (ví dụ: 3-15 mm) và kích thước hạt kim cương. Lựa chọn phụ thuộc vào vật liệu và độ hoàn thiện bề mặt mong muốn. Tuổi thọ dây thường từ vài trăm đến hơn một nghìn mét cắt tùy vào ứng dụng và độ cứng vật liệu. Quy trình gồm thiêu kết, mạ điện, hàn; kích thước hạt và công thức đa dạng. Sử dụng máy cưa dây kim cương phù hợp với vật liệu của bạn, nếu không hiệu quả cắt và độ hoàn thiện sẽ giảm. DINOSAW là chuyên gia về cưa dây kim cương với nhà máy dụng cụ kim cương riêng. Hãy cho chúng tôi biết vật liệu và yêu cầu của bạn; chúng tôi sẽ chọn dây phù hợp cho công việc của bạn.
• Hệ thống truyền động: Bao gồm động cơ servo công suất lớn và bánh đà lớn. Động cơ cung cấp mô-men xoắn để đạt tốc độ dây cao, trong khi bánh đà đảm bảo quán tính quay giúp tốc độ dây ổn định ngay cả khi tải thay đổi. Động cơ chính tiêu chuẩn khoảng ~15 kW; với vật liệu rất cứng, nên cân nhắc ~22 kW.
• Hệ thống căng dây cưa: Quan trọng để ngăn dây bị chùng và đứt. Hệ thống này thường sử dụng xi lanh thủy lực hoặc khí nén để duy trì lực căng không đổi (ví dụ: 100-250N) trên dây kim cương. Cảm biến tích hợp cung cấp phản hồi cho bộ điều khiển CNC để tự động điều chỉnh lực căng.
• Bánh dẫn hướng và ròng rọc: Các bánh được gia công chính xác này dẫn dây từ bánh đà đến phôi. Việc căn chỉnh bánh rất quan trọng để đảm bảo độ chính xác khi cắt và ngăn ngừa mòn dây sớm. Lệch bánh là nguyên nhân phổ biến gây sự cố, như đã đề cập trong giải pháp xử lý sự cố bánh dẫn hướng.
• Bộ điều khiển CNC và phần mềm: Bộ não của máy. Xử lý mã G-code, điều khiển động cơ servo cho chuyển động đa trục, quản lý tốc độ và lực căng dây, giám sát cảm biến an toàn. Hệ thống hiện đại có giao diện đồ họa trực quan và hỗ trợ định dạng file tiêu chuẩn như DXF từ phần mềm CAD/CAM phổ biến.
• Khung máy và bàn làm việc: Khung thép nặng, cứng, được xử lý giảm ứng suất rất cần thiết để hấp thụ rung động và đảm bảo độ chính xác cắt lâu dài. Bàn làm việc, thường bằng gang hoặc thép, phải phẳng tuyệt đối và đủ chắc để chịu tải nặng.

Các lỗi thường gặp & Biện pháp khắc phục (Xử lý sự cố máy cưa dây CNC)

Hầu hết các lỗi đều có thể phòng tránh bằng lịch bảo trì nghiêm ngặt. Để biết hướng dẫn đầy đủ, hãy tham khảo bài viết của chúng tôi về cách bảo trì máy cưa dây CNC.

Câu hỏi thường gặp

Độ chính xác cắt của máy cưa dây CNC là bao nhiêu?

Độ chính xác cắt của máy cưa dây CNC được hiệu chỉnh đúng là một trong những ưu điểm lớn nhất, cho phép thực hiện các công việc đòi hỏi độ chính xác cao. Một máy được bảo trì tốt thường đạt độ chính xác cắt trong phạm vi ±1 mm, rất quan trọng với các ứng dụng yêu cầu dung sai chặt chẽ.

Tuy nhiên, độ chính xác cuối cùng còn phụ thuộc vào nhiều yếu tố như độ cứng kết cấu máy, kích thước phôi, đặc tính vật liệu và tình trạng dây. Với các dự án yêu cầu độ chính xác cao nhất, nên sử dụng dây mới phù hợp và tốc độ tiến chậm hơn.

Nguyên nhân khiến dây kim cương bị đứt?

Dây kim cương bị đứt là vấn đề vận hành phổ biến có thể làm gián đoạn sản xuất, nhưng gần như luôn có thể phòng tránh vì thường xuất phát từ thông số máy không đúng hoặc linh kiện mòn.

Nguyên nhân thường gặp gồm lực căng dây không đúng (quá cao hoặc quá thấp), tốc độ tiến quá nhanh so với vật liệu, bánh dẫn hướng mòn gây ma sát lớn, hoặc đơn giản là sử dụng dây vượt quá tuổi thọ khuyến nghị. Phòng tránh hiệu quả đòi hỏi bảo trì chủ động kết hợp tuân thủ nghiêm ngặt các thông số vận hành cho từng công việc.

Làm thế nào để chọn dây kim cương phù hợp với vật liệu?

Chọn dây kim cương phù hợp cần cân bằng giữa tốc độ cắt và độ hoàn thiện bề mặt mong muốn cho từng loại vật liệu. Chủ yếu liên quan đến kích thước hạt kim cương, đường kính dây và loại liên kết.

Với vật liệu cứng, đặc như đá granite, thường chọn dây có hạt kim cương thô và sắc (ví dụ: 40/50 mesh) để tối đa hóa hiệu quả cắt. Ngược lại, để đạt bề mặt mịn với vật liệu mềm như đá cẩm thạch, nên dùng dây có hạt kim cương mịn hơn (ví dụ: 60/70 mesh) để giảm mẻ cạnh. Thông số dây lý tưởng sẽ khác nhau tùy vào khả năng máy và vật liệu cần cắt. Luôn tham khảo DINOSAW để được tư vấn phù hợp với thiết bị của bạn.

Máy có thể tích hợp với phần mềm CAD/CAM hiện có của chúng tôi không?

Có, hầu hết bộ điều khiển máy cưa dây CNC hiện đại đều được thiết kế để tích hợp dễ dàng với phần mềm CAD/CAM tiêu chuẩn ngành, giúp quy trình từ thiết kế đến thành phẩm diễn ra mượt mà.

Thông thường, các máy này nhận file G-code tạo từ các chương trình phổ biến như Fusion 360, Mastercam hoặc phần mềm chuyên dụng cho cắt đá, và hỗ trợ nhập file phổ biến như .dxf và .step.

Tiêu thụ điện năng điển hình là bao nhiêu?

Tiêu thụ điện năng của máy cưa dây CNC là yếu tố quan trọng khi tính tổng chi phí sở hữu, chủ yếu phụ thuộc vào công suất động cơ chính. Với các mẫu thông thường, động cơ 15 kW là tiêu chuẩn. Với vật liệu rất cứng, nên nâng cấp lên động cơ 22 kW. Điện năng tiêu thụ đạt đỉnh khi khởi động máy và khi cắt các vật liệu đặc hoặc dày.
