Maintenance de la sculpture sur pierre robotisée : Exploitation d'une cellule pour sculptures

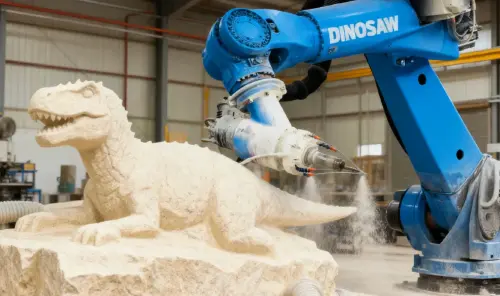

Maximiser la disponibilité, garantir la sécurité des opérateurs et obtenir une répétabilité constante sont les piliers d'une sculpture sur pierre robotisée rentable. Ce guide fournit des procédures opérationnelles standard (SOP) et des routines de maintenance concrètes pour votre cellule de sculpture sur pierre robotisée DINOSAW, adaptées aux réalités difficiles de la poussière de pierre et des environnements de boues aqueuses.

Besoin d'élaborer un plan de maintenance personnalisé pour vos besoins de production spécifiques ? Laissez notre équipe de service le concevoir pour vous.

Suivre ces protocoles pour les monuments, sculptures et bas-reliefs architecturaux protégera votre investissement et garantira une production prévisible et de haute qualité.

Procédures opérationnelles standard (SOP) pour votre cellule robotisée de pierre

La régularité dans l'exploitation est la base de la qualité. Mettez en œuvre ces SOP au quotidien.

• Mise sous tension & Homing : Suivez la séquence du fabricant. Assurez-vous que tous les arrêts d'urgence sont relâchés, vérifiez que l'espace de travail est dégagé, mettez sous tension le contrôleur et exécutez la routine de référencement du robot pour établir une position zéro connue.
• Vérification quotidienne de la calibration : Avant la première utilisation, effectuez un contrôle du point central de l'outil (TCP) à l'aide d'un point de référence fixe. Cela garantit que la position programmée de la pointe de l'outil est précise, ce qui est essentiel pour le contrôle de la profondeur.
• Changement d'outil DINOSAW & inspection du porte-pince : Lors du changement d'outil, coupez l'alimentation de la broche et utilisez les clés appropriées pour éviter tout dommage. Nettoyez le porte-pince et le cône du porte-outil de toute poussière ou débris. Inspectez visuellement le porte-pince pour détecter toute usure ou fissure, car un porte-pince compromis peut entraîner un faux-rond et des vibrations.
• Changement de pièce : Fixez le nouveau bloc de pierre en utilisant la méthode de serrage spécifiée. Si une routine de palpage est utilisée, exécutez-la pour enregistrer la position et l'orientation précises du bloc. Vérifiez que le bon programme est chargé dans le contrôleur avant de démarrer.
• Gestion de la boue et de la poussière : Avant de commencer, confirmez que le système d'extraction de poussière est actif et que le flux de liquide de refroidissement est dirigé vers la zone de coupe. En fin de poste, nettoyez la boue et la poussière de la zone de travail, de la base du robot et de la table rotative pour éviter l'accumulation et la corrosion.

Processus de dépannage : Top 10 des problèmes

Utilisez ce processus pour diagnostiquer et résoudre les problèmes courants lors des opérations de sculpture sur pierre.

1. Variation de profondeur des lettres

• Symptôme : Profondeur de gravure incohérente sur un monument.
• Diagnostic : TCP incorrect, pièce déformée ou fixation lâche.
• Solution : Recalibrez le TCP. Utilisez un cycle de palpage pour cartographier la surface de la pierre. Vérifiez le serrage des fixations.
• Prévention : Contrôles quotidiens du TCP et SOP de fixation cohérente.

2. Marques de vibration (bruit)

• Symptôme : Motifs ondulés sur la surface sculptée.
• Diagnostic : Outil usé, vitesse de broche incorrecte, fixation lâche ou avance excessive.
• Solution : Remplacez les outils DINOSAW pour pierre. Ajustez la vitesse ou l'avance. Vérifiez la rigidité de la fixation.
• Prévention : Respectez les paramètres de coupe recommandés et les calendriers de durée de vie des outils.

3. Surcoupe des détails fins

• Symptôme : Perte de détails dans les parties délicates d'une sculpture.
• Diagnostic : Trajectoire d'outil trop agressive ; le contrôle de force (si disponible) pour la finition délicate n'est pas utilisé ou réglé.
• Solution : Réduisez l'avance et le recouvrement pour les passes de finition dans le logiciel de FAO. Implémentez une passe de finition avec contrôle de force si possible.
• Prévention : Utilisez une stratégie de programmation en deux étapes (ébauche/finition).

4. Accumulation de boue abrasive

• Symptôme : Casse d'outil ou mauvaise performance de coupe.
• Diagnostic : Flux ou pression de liquide de refroidissement insuffisants.
• Solution : Vérifiez l'alignement et l'obstruction des buses de liquide de refroidissement. Augmentez le débit selon les recommandations du fournisseur de la broche.
• Prévention : Contrôles quotidiens du système de refroidissement.

5. Saturation du filtre à poussière

• Symptôme : Aspiration réduite du collecteur de poussière ; poussière visible dans l'air.
• Diagnostic : Filtres obstrués.
• Solution : Nettoyez ou remplacez les filtres selon les recommandations du fabricant.
• Prévention : Programmez un nettoyage régulier des filtres en fonction des heures de fonctionnement.

6. Surchauffe de la broche

• Symptôme : Le carter de la broche est chaud au toucher ; alarme du contrôleur.
• Diagnostic : Défaillance du refroidissement ou flux bloqué.
• Solution : Arrêtez immédiatement la broche. Vérifiez la pompe, les conduites et le radiateur du système de refroidissement.
• Prévention : Inspection hebdomadaire de tout le circuit de refroidissement.

7. Glissement de la fixation

• Symptôme : Désalignement soudain ou entaille dans la pièce.
• Diagnostic : Les fixations se sont desserrées à cause des vibrations.
• Solution : Arrêtez le programme, refixez et relancez le palpage. La pièce peut être mise au rebut.
• Prévention : Utilisez des clés dynamométriques sur les fixations et inspectez régulièrement l'intégrité de la fixation.

8. Décalage de scan

• Symptôme : La pièce sculptée ne correspond pas à l'objet original.
• Diagnostic : Erreur de numérisation 3D ou d'alignement des données dans la FAO.
• Solution : Re-numérisez et réalignez soigneusement le modèle.
• Prévention : Utilisez un objet de calibration pour vérifier la précision du scanner avant utilisation.

9. Fatigue des câbles

• Symptôme : Défauts intermittents des axes ou erreurs de communication.
• Diagnostic : Usure du faisceau de câbles du robot.
• Solution : Inspectez les câbles pour détecter toute abrasion ou pliure excessive. Remplacez les câbles endommagés.
• Prévention : Inspection trimestrielle du faisceau de câbles ; assurez-vous que les mouvements du robot évitent les torsions excessives.

10. Erreurs d'indexation de la table

• Symptôme : Désalignement entre les éléments sculptés sur différentes faces de la pièce.
• Diagnostic : Dérive de calibration de la table rotative ou problème mécanique.
• Solution : Relancez la routine de calibration du 7e axe.
• Prévention : Contrôles mensuels de calibration de la table rotative.

Calendrier de maintenance préventive

Conseils terrain des opérateurs

• Vérifiez toujours deux fois votre décalage de hauteur Z après un changement d'outil. Le jour où vous oubliez, c'est le jour où vous abîmerez un bloc de granit à 2 000 €.
• Effectuez une passe 'sacrificielle' bon marché sur un bloc de pierre inconnu pour vérifier la dureté et les fissures cachées avant de lancer le programme final.
• Nous avons ajouté un filtre secondaire à mailles fines à notre retour de liquide de refroidissement. Il capture les particules ultra-fines que le filtre principal laisse passer et a considérablement prolongé la durée de vie de notre pompe.
• Tenez un carnet de bord au niveau du contrôleur. Notez l'outil utilisé, les heures de fonctionnement et tout bruit ou problème inhabituel. Cela accélère considérablement le dépannage pour l'équipe suivante.

Sécurité & conformité

Un atelier sûr est un atelier efficace. Le respect des protocoles de sécurité est impératif.

• Poussière & eau : La sculpture humide est la méthode principale pour contrôler la poussière de silice. Assurez-vous que vos systèmes d'extraction de poussière et de filtration de boues respectent les réglementations locales (ex : OSHA aux États-Unis). Un boîtier certifié IP65 est recommandé pour protéger les composants électriques.
• Équipement de protection individuelle (EPI) : Les opérateurs et toute personne à proximité de la cellule doivent porter des EPI adaptés, incluant des masques conformes aux normes, des lunettes de sécurité et une protection auditive, même dans une cellule fermée.
• Mécanique & électrique : Ne contournez jamais les interverrouillages de sécurité des portes d'accès. Respectez les procédures de consignation (LOTO).

FAQs — Exploitation & maintenance

Comment calibrer le robot après un changement d'outil ?

Utilisez la routine de calibration TCP (Tool Center Point) intégrée au robot. Cela implique généralement de toucher la nouvelle pointe de l'outil à un point de référence fixe sous plusieurs angles pour calculer précisément sa géométrie et son décalage.

Quels EPI sont obligatoires pour les opérateurs ?

Bien que la législation locale varie, les bonnes pratiques exigent des masques conformes aux normes pour se protéger de la poussière de silice, des lunettes de sécurité à protections latérales et une protection auditive. Des chaussures de sécurité à embout acier et antidérapantes sont également fortement recommandées.

Comment diagnostiquer les marques de vibration ou le bruit ?

Inspectez d'abord l'outil pour détecter l'usure ou les éclats. Si l'outil est en bon état, vérifiez le serrage de la fixation. Ensuite, essayez d'ajuster la vitesse de la broche (en augmentant ou diminuant de 10 %) pour sortir d'une fréquence de résonance. En dernier recours, réduisez l'avance ou la profondeur de coupe dans le programme FAO pour votre robot de gravure de monuments en granit.

À quelle fréquence dois-je remplacer les outils DINOSAW par rapport à la broche ?

Les fraises DINOSAW sont des consommables à remplacer selon l'usure visuelle ou les heures enregistrées dans votre carnet de bord. Une broche refroidie par eau est un composant longue durée, généralement conçue pour des milliers d'heures si la qualité et le débit du liquide de refroidissement sont maintenus. Surveillez l'augmentation du bruit ou du faux-rond comme signes de fin de vie.

Quelle est la meilleure façon de gérer la boue ?

Un système en circuit fermé est idéal. Collectez la boue dans un puisard, utilisez un système de filtration ou de décantation pour séparer les solides, puis recirculez l'eau propre. Éliminez les boues de pierre collectées conformément aux réglementations environnementales locales.

Comment garantir la répétabilité de la fixation ?

Utilisez des butées et des goupilles en acier trempé sur la plaque de base de la fixation. Utilisez toujours une clé dynamométrique pour serrer les fixations à une valeur constante. Nettoyez régulièrement toutes les surfaces de positionnement pour garantir que la pièce est correctement placée à chaque fois.

Quelle est une bonne procédure de passation de programme OLP ?

Le programmeur FAO doit fournir à l'opérateur robot une fiche de configuration incluant le nom du programme, les outils DINOSAW requis, les coordonnées d'origine de la pièce et toute note critique sur la fixation ou les points d'inspection.
